Hola amigos cacharreros,
otro sábado más con vosotros, en este caso otro fin de semana si poder salir a la búsqueda de nuevos cacharros que mostraros. Llueve en Sevilla, llueve mucho, y los mercadillos cuando llueve no abren, y yo me aburro si los mercadillos no abren, y yo soy muy peligroso si me aburro, así que antes de que destroce cualquier cosa que ya está arreglada, meteré esta entrada de una radio que compré hace tiempo y que solo le falta la tapa trasera y un par de embellecedores de las patas para estar terminada. No os parece preciosa, a mi si.
Es una Point Bleu que es el nombre francés de la famosa marca alemana Blaupunkt que se hizo famosa a finales del siglo pasado con sus equipos de audio para coches. Todo el mundo quería un Blaupunkt en su coche, era como el equipo de referencia para el macarra de turno. Una buena Blaupunkt junto a unos altavoces Pioneer era lo que todo e mundo quería, con esto éramos felices aunque el coche fuera un triste 850.
Bueno, pues esta marca alemana fundada en Berlin en 1923 bajo el nombre de "Ideal" y se dedicaba sobre todo a la fabricación de auriculares, cambió de nombre en 1938 a Blaupunk, punto azul en alemán debido al punto azul pintado es los auriculares que habían pasado el control de calidad.
Fueron múltiples las licencias que esta marca alemana concedió a los diferentes países para que fabricaran equipos de audio bajo su logo. Este es el caso que nos ocupa hoy con la marca francesa Point Bleu, pero podríamos nombrar a otra que nos es más conocida como la española Punto Azul.
Bueno, pues hoy os traigo una radio totalmente restaurada de esta marca francesa, tengo más, pero esta es la más bonita bajo mi gusto, otro día os presentaré alguna otra, se trata de un sintonizador a válvulas del año 1946, aunque en algunos foros viene que es de un poco más tarde, en torno al 51. Yo me quedo con la tasación del 46 ya que es el año que me dijo el que me la vendió en Badajoz y os aseguro que el hombre sabía de esto, tenía un garaje lleno de radios a válvulas y otros equipos del pasado siglo. No hay mucha información de este modelo en concreto, casi nada, no ocurre lo mismo con muchos modelos incluso contemporáneos a este que están muy documentados, en este caso no podré daros mucha información técnica ni esquemas ya que no los he encontrado. Como siempre digo, si alguno de mis seguidores encuentra algo, le estaré agradecido.
Marca: Pointbleu Ets Point Bleu (ver Blaupunkt)
Modelo: A116
Año: 1946
País: Francia.
Tipo: Sintonizador pasado WW2 de sobremesa en horizontal, de tamaño mediano.
Principio de Recepción: Superheterodino en general. ZF/IF 473KHz
Numero de circuitos de sintonía: 6 circuitos de AM 6 Rangos GO OC PO PU y 2 BE
Lámparas: 6BE6 - 6BA6 - 6AV6 - 6BX4 - 6AQ5 y un ojo mágico 6AF7
Altavoz: Dinámico (de imán permanente) 20 cm diámetro.
Dimensiones: ancho, alto, fondo 520 x 330 x 220 mm
Peso: 11 Kg
Material: Madera
Alimentación: con selector 110-125-150-220-240 V AC
Numero de botones: 4 conexión y volumen, tono, sintonía y cambio de bandas
No disponemos de esquema.
Os dejo algunas fotos de mi radio, deciros que ha sido sometida a una restauración completa que está casi acabada, se ha barnizado de nuevo con una tonalidad mucho más suave y se ha cambiado la tela del altavoz a un color más actual que le da un acabado muy original.
 |
| He puesto un teléfono junto a la radio para que el lector pueda hacerse una idea del tamaño. |
 |

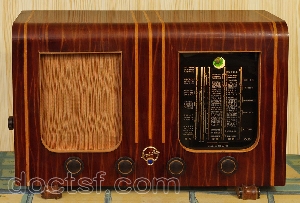

| En esta fotografía se aprecia uno de los detalles que me faltan para su restauración completa, véanse las patas de la radio y las comparan con la fotografía de la original en la cabecera de este articulo |
 |
| Un detalle del logo del fabricante. |
 |
| Detalle de las diferentes bandas y sintonías de la radio |
 |
| El selector de corriente que va de un rango desde 110V a 240V |
 |
| Una imagen posterior del equipo, decir que ha perdido la tapa trasera y hay que reconstruirla por completo. Ya tengo una foto de una trasera igual para hacer el trabajo en madera. |
 |
| Un detalle de la placa que identifica al chasis, es como el nº de bastidor de un coche. |
 |
| Detalles que deja el restaurador parea reconocer su obra |
 |
| Pegatina interior de la tienda de antigüedades donde fue adquirida. |
 |
| Imagen de la válvula del tipo ojo mágico que incorpora este equipo. Se llama ojo mágico u ojo eléctrico a una válvula termoiónica desarrollada por la R. C. A. (Radio Corporation of America), que incluye una pequeña pantalla de rayos catódicos. Se utilizó principalmente como indicador de sintonía en las radios de gama alta. Solía ser un pentodo (bulbo de cinco electrodos) y solía incluir un triodo que amplifica la señal de entrada antes de aplicarla a un electrodo de deflexión de la parte de rayos catódicos. El efecto que se produce es que una zona luminosa crece o decrece según el nivel de señal. Esto hacía que el usuario pudiese sintonizar el aparato perfectamente. |
 |
| Un Ojo Mágico en funcionamiento. |
Esta es una fotografía de una tapa trasera de una radio muy similar a la mía, no he encontrado otra cosa, pero me valdrá perfectamente para reproducir en madera una nueva para cubrir las vergüenzas interiores de mi equipo. Os enseño el proceso de fabricación de mi nueva tapa.
He grabado un pequeño vídeo del funcionamiento de este equipo, os lo dejo en mi blog, también lo podéis consultar en mi canal de Youtube.
Bueno, pues vamos acabando, espero que este cacharro os guste, desde luego para mi como he dicho al principio es uno de los más bonitos que tengo.
Termino con algunas imágenes de los años 40 para poneros en situación de los años que tiene este equipo. No olvidéis darle al "me gusta" y compartir la página.
Hasta pronto cacharreros.
