Hola amigos cacharreros,
Hoy quiero mostraros la bancada de pruebas que me he fabricado en mi taller. Es un trabajo muy sencillo pero que puede evitaros problemas en vuestras reparaciones.
Se trata de un bancada con lamparas en serie, un viejo sistema que solemos utilizar los locos de la reparación para evitar enchufar cualquier equipo que esté en corto y terminemos de "joderlo" definitivamente o bien evitar sustos inesperados.
Os aseguro que a pesar de lo fácil que resulta su montaje y lo sencillo de su esquema, puede salvarte de más de un apuro. Yo lo utilizaba siempre con una bombilla y de manera muy casera, ahora he querido darle un poco más de protagonismo y hacerlo de manera más profesional.
Para su montaje necesitaremos:
BANCO DE PRUEBAS DE CORTOCIRCUITO PARA 125 V. Y 220 V.
- Una tabla de aglomerado de 70x40
- Un Cuadro de superficie de 6 módulos..
- Un Magnetotérmico + diferencial (iC40 Vigi) de 2x4016 en 30mA de Schneider
- Un Magnetotérmicos de 1 P. y 10 A. del tipo vivienda de Schneider.
- Un zócalo triple para mecanismos.
- Un doble interruptor.
- Dos bases de Enchufe.
- Un marco de tres elementos.
- Un Transformador de 220 v. a 125 V.
- Dos Portalámparas E-27.
- Una lámpara de 100w 230 v. E27 Incandescente.
- Una lámpara de 60W 230 v. E27 Incandescente
- Canaleta porta-cables y cables de 1,5 mm en 4 colores.
- Un piloto verde 220 v.
- Opcional: Un voltímetro de enchufe.

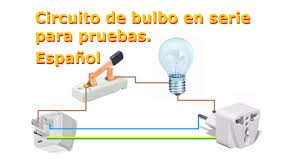

Es importante que las lámparas sean incandescentes y no led ni halógenas, ya que el consumo de la derivación pasará integro por la bombilla. Es por esto también que la selección de las lámparas debe estar en consonancia con los equipos que vamos a enchufar en el banco. Como digo la instalación es muy sencilla, a continuación os dejo un esquema típico de una lampara serie.
En nuestro caso hemos realizado 2 circuitos iguales uno que pasará directamente del magnetotérmico de 230 v. y el otro en el que intercalaremos un transformador de 230 v. a 125 v. para pruebas de aparatos a esta tensión. (normalmente anteriores a los años 70).
En esta otra fotografía vemos el cuadro eléctrico abierto. En el mismo veréis en su interior un Diferencial con térmico incluido de 2 polos y 16 A. (iC40 Vigi de Schneider) y un térmico de 1P y 10A. que sale de este Vigi y que está destinado a la protección de las bases de enchufe del resto de la mesa de trabajo (este último térmico como podéis imaginar es opcional). Para terminar con el cuadro eléctrico he colocado un piloto verde debajo que me indica si el cuadro tiene tensión, esto es cómodo, para no estar abriendo continuamente el cuadro y ver como está la maneta de los térmicos.
Os dejo a continuación algunas imágenes del proceso de montaje del banco de trabajo.
En mi caso y dado que yo lo utilizaré casi siempre para aparatos electrónicos que no consumen más de 50W he colocado una lámpara de 100 W. para el circuito de 125 V. y otra de 60W para el circuito de 220 v., aunque en el taller tengo otras de diferentes potencias para utilizar el banco con aparatos de hasta 200W, tan solo debo desenroscar y roscar la nueva.
En mi montaje he utilizado cables de 4 colores, dos para 230 v. y otros 2 para 125 v. Esto ayudará en el futuro por si hay que recablear algo a saber de que circuito estamos hablando. Ya se que la rotulación es un poco rudimentaria, pero como es un aparato que en principio solo voy a ver yo, y no tenía a mano rotuladoras electrónicas, lo he rotulado a mano.
Casi todo el material usado en este montaje es de restos de cosas que tenía por el taller, así que en general esto ha salido bastante barato, no obstante si hay que comprar todo yo calculo que debe salir completo por unos 100 o 120€. El piloto y el voltímetro son comprados por internet en páginas chinas y no cuestan mas de 5€.
Para terminar os dejo un vídeo que he editado con la explicación del montaje. Si tenéis alguna duda dejar comentarios o bien el el blog, o bien en Youtube, intentaré contestar.
Espero que os haya gustado, si es así no olvidéis dar un "like" o compartir la página.
Un fuerte abrazo a todos los cacharreros.
