esta entrada entrada es un poco especial. Es una fecha entrañable, es Nochebuena y estar es un año un poco especial, con esto del Covid será el primer año de mis 54 que no lo pasaré junto a mi madre, todo un hito.
Es cierto que esta mañana fui para casa y la vi, con sus 96 años, estaba con la peluquera arreglándose el pelo y preparándose para pasar la Nochebuena con alguno de los familiares elegidos para la ocasión. Los que mas suerte han tenido, y seguramente los que mas se lo merecen.
Yo no tendré la suerte de pasar esta fecha tan bonita con ella, pero si estaré rodeado de mis familiares mas cercanos y seguro que lo pasaré también muy bien junto a mi mujer, mis tres hijos, mi nuera y por supuesto con mi querida suegra Antonia y mi perrita Wifi.
Enlazo esto porque con motivo de estas fechas he decidido desempolvar una de mis cámaras de colección y intentar tirar algunas fotos navideñas con ella. Se trata de la Polaroid IMAGE SYSTEM, una cámara del año 1986 que compré por internet por muy pco dinero hace poco. Es mas, comprar cartuchos de esta cámara cuesta mas que la misma cámara, ya que la compré por 15€ y el cartucho con 8 exposiciones ya me costó 20€.
Tuve suerte ayer, dando una vuelta por el centro de Sevilla de encontrar una tienda de fotografía de aquellas antiguas ya casi desaparecidas en todos los barrios de las grandes ciudades, me dio por preguntar si tenían cartuchos para esta Polaroid, y por suerte todavía tenían el último. Según me dijo el vendedor, eran casi imposibles de encontrar, y para el modelo de mi cámara era la último que tenía y creía que ya no le llegarían mas. Las conservaba en una cámara frigorífica, por lo que creo que todavía funcionará, esta noche la probaremos.
He decidido que la Nochebuena es tan buen momento como cualquier otro para intentar revivir mi cámara, y por esto escribo este artículo.
Hoy quiero compartir con vosotros mis fotos de Navidad tomadas con esta cámara, seremos pocos, pero seguro que lo pasaremos bien.
La primera fotografía salió velada (en el vídeo explico los motivos)
Esta segunda salió medio velada
La tercera todavía tenía alguna imperfección...
La cuartaa algo mejor
Esta quinta ya empezaba a mejorar...
La sexta con una calidad aceptable...
Por último me guardo otras dos para hacerlas en exterior para ver su calidad.
Para empezar vamos con las características de esta cámara: (Tomadas de un artículo super interesante de pulsar aquí) Gracias Carlos Carreter
POLAROID IMAGE SYSTEM Módelo ONYX ( en USA llamada Spectra)
La serie Image Sytem, Spectra en los Estados Unidos, pero son lo mismo, fue una serie de cámaras Polaroid que estaban pensadas para ser usadas entornos profesionales. No necesariamente por fotógrafos. Más bien por ingenieros, forenses, profesionales del peritaje de todo tipo, policías... Unas cámaras con características externas más sobrias que las de las más lúdicas serie SX-70 y 600, pero con características superiores como veremos.
Ambas tienen un flash incorporado, una célula de medición de la luz con un sistema de exposición automática, un botón disparador, y un sistema de carga de los cartuchos de película similares. Pero a partir de aquí, vienen las diferencias. Sigamos por el frente. Mirando la imagen, a la izquierda del objetivo de la Image System SE vemos un círculo protegido por una rejilla de circulitos. Eso un sistema de enfoque automático por sonar. Sí... como lo de los submarinos, los delfines o los murciélagos,... emite un sonido en una frecuencia que no escuchamos, rebota en el sujeto a fotografiar y calcula la distancia de enfoque. La Supercolor 635 tiene un sistema de enfoque fijo, que según las especificaciones permite obtener sujetos nítidos a distancias entre 1,2 m e infinito. Lo cierto es que los objetos distantes aparecen con menos nitidez de la deseable. La Image System enfoque automáticamente entre distancias de 60 cm e infinito... y bien.
El objetivo es importante...
El objetivo de la Supercolor 635 (y el de otros muchos modelos funcionalmente similares) tiene una focal de 106 o 116 mm y una apertura fija de f/11 o de f/14, no encuentro uniformidad en las especificaciones según las fuentes según, y está fabricado con una sola lente, probablemente un menisco, de plástico. Sin embargo, la Image System SE viene claramente definido como un 125 mm f/10 de apertura máxima. Cerraría hasta f/45. Y estaría fabricado con tres elementos. Aquí encuentro diferencias según las fuentes. Unos dicen que de plástico y otras que de vidrio óptico. En cualquier caso, una sistema óptico claramente superior.
En ambos casos, el obturador tendría un rango de velocidades suficiente para un uso relativamente variado, que vendrían determinadas por el programa de la cámara.
Veamos la trasera de la cámara...
Como vemos, frente a la Supercolor 635, que no tiene más posibilidades que elegir con cual de los dos disparadores queremos tomar la foto, con el principal que acciona el flash, o con el secundario que lo evita, aquí tenemos más opciones. Un botón para desconectar el flash, otro para desconectar el enfoque automático. En algún lugar he leído que en ese caso enfoca a infinito. O algún tipo de hiperfocal. Tiene otro botón para activar el temporizador en el disparador, y otro para activar o desactivar el aviso sonoro de enfoque conseguido.
Pero además la cámara, que ya digo que estaba pensada para determinados usos profesionales, tiene una funcionalidad añadida. El visor no es mudo. Aporta información. Por un lado un icono verde que indica que se puede hacer la foto sin problemas, y otro rojo que indica que la luz es insuficiente o que la foto puede salir desenfocada. Y un telémetro que nos informa de la distancia que hay hasta el sujeto enfocado, en metros o en pies. Hay una clavija para seleccionar la unidad de medida. Con una precisión al decímetro. Encuadras, pulsas el disparador parcialmente, y se activa el mecanismo de enfoque. El telémetro lee en ese momento, por ejemplo, 2,6... Es decir, 2 metros y 6 decímetros. O 260 centímetros. Genial. No sé cuál es el límite. No lo he comprobado. Pero cuando sobrepasa determinada distancia, tal vez entre 5 y 6 metros, deja de informar, aunque el enfoque es correcto y la foto sale bien. Por ejemplo, esta.
Y ahora los más observadores diréis... oye, ¡que las polaroids eran cuadradadas! Sí, pero no las del sistema Spectra/Image System. De forma rectangular, eran algo más grandes que las típicas Polaroid SX-70 o 600. Pero por lo demás, similares en sensibilidad y características a las Polaroid 600. Esto conlleva dos consecuencias. Como su precio original era más caro, estaban mejor construidas y tenían más refinamientos, se vendieron menos. Y aunque Impossible Project también fabrica actualmente película para ellas, son mucho menos populares. Y para algunos, el que no sean cuadradas, les quita gracia. En resumen. Una Spectra/Image System es una cámara más sólida y de más calidad que la mayoría del resto de las Polaroid, e incluso que de las actuales Fujifilm Instax. Pero es menos conocida y buscada.
Mi cámara ha llegado a mis manos casi nueva, en su embalaje original y con la cinta de colgar sin ni siquiera utilizada. Su caja de transporte como podréis comprobar en el vídeo también nueva, y muy curioso, todavía conservaba un cartucho con 4 fotografías ya veladas y algo de batería, lástima que no era suficiente para poder disparar alguna foto, ya que esto hubiera sido definitivo para una compra perfecta.
He preparado el siguiente vídeo para compartirlo con vosotros, no he encontrado nada bueno en Internet, y menos en español, por lo que creo que esta edición podrá ayudar a algún despistado que disponga de una de viejas reliquias y quiera revivirla tal y como yo lo he hecho.
Es interesante recalcar el diseño de esta cámara, ya que con una carcasa semi transparente deja ver sus componentes electrónicos interiores, toda una novedad en aquellos años, ya que estos se solían ocultar, imagino que los creadores de esta cámara querían dar un aire mas sofisticado a su diseño con esta peculiaridad. La caja exterior de cartón también tenía una característica, que en mi caso, ha sobrevivido hasta hoy. Una imagen holográfica del circuito interior en relieve, se puede ver también en el vídeo.
Por último indicar que Polaroid dejó de fabricar los cartuchos en febrero de 2008, generando un gran problema a los usuarios y entusiastas de la marca que veían como lo digital iba ganando la batalla y que sus cámaras pasarían a convertirse en meros elementos vintage de coleccionista, pero la nueva historia se rescribiría desde ese mismo día cuando Florian Kaps, conocido por poner en marcha la Sociedad Lomográfica, se encontró al ingeniero de Polaroid André Bosman y juntos rescataron del cierre la fábrica de polaroid en Holanda y le dieron vida de nuevo. Seis meses después del final oficial de la película polaroid, anunciaron The Impossible Proyect, con la idea de fabricar película para los 300 millones de cámaras que había en las casas de la gente.
En 2010, The Impossible Proyect puso a la venta el primer lote de películas instantáneas por unos 20€ que dispara 8 fotos, pero la verdad es que es bastante inestable, y además tiene el problema añadido de que se tiene que conservar entre 5 y 10 grados y evitar que le de la luz a la fotografía cuando se expulsa. Incluso siguiendo todas las recomendaciones es muy difícil conseguir una foto aceptable. Destacar que el movimiento de la foto con la mano arriba y abajo como para que se seque, es completamente inútil y lo suyo es ponerla en un sitio oscuro y dejar pasar unos 15 minutos.
Modelo Spectra, idéntica a la Onyx pero con el nombre usado en USA
En fin, toda una joya de los 80 que con un poco de suerte servirá para tener un recuerdo imborrable de este fatídico año que por desgracia será recordado como uno de los peores de nuestra vida. Os dejo a continuación con el vídeo y espero que este artículo os haya gustado.
Antes de despedirme, quisiera dejaros algunas imágenes de la Navidad de 1986 para que, los que puedan dada su edad recuerden algunas imágenes de aquel maravilloso año en el que yo cumplía mis 20 años. Muy interesante este primer enlace donde se muestra el sorteo de la lotería de navidad de ese año, uno de los sorteos mas problemáticos de la historia de la Lotería Nacional, ríete tu de la del año 2019...
Hace tiempo que no traía nada al blog, pero esto no quiere decir que no esté trabajando duro con mis viejos cacharros, es todo lo contrario, tengo tanta restauración entre manos, que lo que no tengo es tiempo de meter en el blog todo mi trabajo.
Hoy os traigo este viejo reloj de estilo holandés de final de los años 50 o incluso anterior, no viene la fecha por ningún sitio y es difícil datarlo ya que estos relojes fueron muy populares desde los años 40 hasta mediados de los 70 y se fabricaron muchísimos con el mismo estilo pero de diferentes fabricantes.

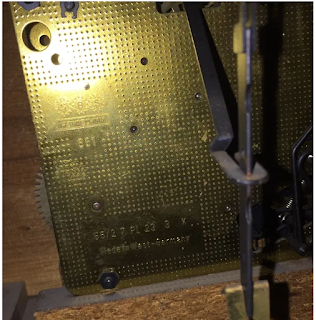

La maquinaria de este reloj es de fabricación de Alemania Occidental y según he podido leer si la bola del mundo que sujeta el Atlas es de madera, estos modelos son anteriores a los años 50, pero como digo solo son conjeturas. Yo para no pecar de listo he puesto en la entrada año 1960.
Estos modelos de relojes son del tipo llamado "Zaamdam Zaanse". Fueron hechos por el relojero mas famoso de los países bajos llamado Warmink Wuba. Estos relojes también se denominan relojes "Wuba" por los coleccionistas, aunque hay acepciones mas populares que le llaman "Reloj del hombre rico". Como digo son relojes de estilo popular.
En la parte superior del reloj se encuentra el "ATLAS" llevando el peso del mundo sobre sus hombros, está parado sobre una campana de metal que es golpeada por un martillo de metal que golpea a las medias y a las horas. Atlas fue uno de los Titanes de segunda generación, personificó la calidad de la resistencia. El la tradición, Atlas lideró a los Titanes en una rebelión contra Zeus y fue condenado a llevar el cielo sobre sus hombros. En otro, se dice que fue designado guardián de los pilares que separaban la tierra del cielo. También fue el Dios que instruyó a la humanidad en el arte de la astronomía, una herramienta que usaban los marineros en la navegación y los agricultores para medir las estaciones. Estos roles a menudo se combinaron y Atlas se convierte en el Dios que gira el cielo sobre su eje haciendo que las estrellas giren.
A los pies de Atlas se encuentran tres figuras en metal fundido que representan a la fe, esperanza y caridad. En el letrero que se observa a lo largo de la base de las figuras y en sus laterales reza la siguiente inscripción "Nu Elck Syn Sin" que se traduce del holandés antiguo como:
"Ahora todos obtienen lo que quieren"
Según pude saber este lema se refiere a la libertad religiosa. Por lo visto en la rebelión de los holandeses contra los españoles (llamada Revuelta de los países bajos) en el siglo XVI se obtiene dicha libertad y los holandeses, orgullosos de su hazaña, colocaban el lema para recordar este logro.
El peso del péndulo representa a un jinete y cuatro querubines hechos de latón fundido decoran las cuatro esquinas de la esfera del reloj. Este hermoso reloj de aspecto ornamentado cuenta con un movimiento mecánico de ocho días dentro de una caja de madera oscura y sus cadenas que son las que activan el movimiento del reloj y el martillo son terminadas por dos pesas metálicas en forma de lagrima de 1Kg cada una. Dispone de dos ventanas laterales en cristal para observar el movimiento mecánico, y el jinete del péndulo aparece detrás de una ventana ovalada justo debajo del reloj.
Los primeros relojes del tipo ZAAM (región holandesa donde se fabricaban) datan del finales del siglo XVI y se fabricaron hasta el siglo XVIII. Posteriormente se dejaron de fabricar en sus versiones de Reloj del hombre rico y Reloj del hombre pobre (según sus acabados) hasta el siglo XX que como dije antes se volvieron a poner de moda.
Ejemplo de Reloj del hombre rico del siglo XVII
Bueno, me gustaría comentaros mas cosas sobre estos relojes, pero tiendo a extenderme demasiado y me vuelvo un poco pesado. Así que paso sin más dilación a explicaros los detalles de la restauración de mi reloj.
En principio contaros que fue adquirido por internet a su legítimo propietario que lo trajo de Alemania. Estuvo a su lado por muchos años hasta que, con motivo de una mudanza se quiso deshacer de él. Lo vendía por una de esas páginas de compra y venta por el módico precio de 20€, deciros que los mas económicos que he encontrado en venta están rondando los 250€. Es cierto que en principio el reloj no funcionaba, básicamente por un problema con el péndulo que le faltaba una pieza que he tenido que reconstruir con mucha atención viendo infinidad de fotografías y vídeos de estos relojes, pero al fin lo he conseguido echando mucha imaginación.
Lo primero que os dejo es una foto de lo que compré:
La verdad es que el reloj se encontraba en muy mal estado, sucio, agrietado, con la madera rota y muchos desperfectos. Así que no me quedó otra que desmontar todo y empezar por el principio:
Posteriormente, lo de siempre, limpiar, restaurar y reparar la madera dañada, engrasar maquinaria, ajustar todo el conjunto y pulir piezas metálicas, esto último como siempre digo sin pasarse, ya que si lo dejas nuevo pierde un poco su identidad de reloj antiguo.
Ahora se trata de arreglar la parte más complicada, os dejo unas fotos donde se puede ver la pieza que estaba rota
Se trata de una pieza intermedia que une el reloj al péndulo y que a su vez mueve el mecanismo interno del reloj. Bueno pues esa pieza se rompió en su día y el propietario la perdió, yo la tenía que reconstruir, y para ello sin un modelo real para poder copiar, tuve que hacer pruebas hasta dar con una pieza que funcionara.
Y este este es el resultado final, un bonito reloj restaurado que, o bien pondré a la venta, o bien me lo quedaré para que forme parte de mi colección de relojes de pared, no se muy bien todavía que hacer.
Os dejo un vídeo del reloj para que podáis ver su funcionamiento.
Bueno, esto es todo, espero que os haya gustado y que a algún lector le haya servido de inspiración para restaurar algún reloj de estos también. Si ha sido así, ruego le deis un like a la página, o bien la compartáis.
