23 diciembre 2021

INTERRUPTOR HORARIO ORBIS SUE 1X20 MADE IN SPAIN AÑO 1960






Hola de nuevo amigos cacharreros.


Hoy os traigo este curioso objeto que ha sido totalmente reparado y restaurado para su exposición, es un equipo eléctrico de los primeros que se fabricaron de este tipo, sobre los años 60 del pasado siglo.


Se trata de un interruptor horario de la prestigiosa marca española Orbis, hace 60 años que este fabricante se especializa en la fabricación de este tipo de equipos de relojería industrial, la función principal de estos aparatos es la de abrir y cerrar circuitos dependiendo de una programación horaria.



Hoy en día estos aparatos tienen un diseño y fabricación electrónico, y son gobernados por chips que hacen que puedan tener programaciones muy complejas con mando de diferentes circuitos y con reserva de marcha para que si les falta la corriente su programación quede guardada para cuando vuelva la corriente eléctrica, pero hace 60 años esto no era así. En esa época los Interruptores horarios que existían eran como los que traigo hoy aquí.

Moderno interruptor horario tras cuadro de esta época.

Tampoco tengo mucha más información de este equipo en la red, tan solo comentaros que fue un regalo de mi amigo Ignacio Aranda que se acordó, antes de tirarlo a la basura, que yo recopilaba este tipo de cacharros, así que me lo dio y de paso me metió en un lío, ya que me vi obligado a meter mano en el cacharro para arreglarlo y restaurarlo, y lo que suele pasar, que los repuestos valen mas que si compro uno de segunda mano, lo que ocurre es que, como a mi lo que me gusta es arreglar, pues me meto a saco cueste lo que cueste y lo dejo fino filipino como así a sido.





En fin, no os cuento mas rollo y intento explicaros su funcionamiento, se trata de un reloj electromecánico, esto es, la parte eléctrica se limita a un transformador que lo que hace es alimentar a un pequeño motor que a su vez da cuerda a un tambor de un reloj mecánico, en ves de dar cuerda con la típica llave giratoria, el reloj está autoalimentado por red. Por otra parte lleva un interruptor de mercurio (si,si de mercurio, de lo mismo que los antiguos termómetros para ver si teníamos fiebre), resulta que este mineral líquido es conductor, así que si lo metemos en una capsula con dos terminales en los extremos, dependiente de su posición el mercurio recorre los dos extremos y el circuito se cierra, sin embargo si lo inclinamos a un solo lado solo conecta un terminal y el circuito se abre.




Este sencillo mecanismo es el que hace abrir y cerrar los circuitos, es por esto que el resto del producto es puramente mecánico, es un reloj tradicional como los que antiguamente estaban en la pared de los salones de nuestros abuelos. el reloj va girando a sus horas  y cuando pasa por un resorte de tornillo que le hemos puesto a una hora determinada pues mueve el circuito de mercurio y cierra o abre, y cuando pasa por otro resorte de tornillo diferente al anterior pues vuelve a cerrar o abrir dependiendo lo que hayamos programado.


FICHA TÉCNICA:

Marca: Orbis
Modelo: SUE 1x20
Nº: 42561
Año de fabricación: 1.96?
Intensidad: 20 A
Tensión: 125/220V (50Hz)
Peso: 1.992gr
Medidas: 245mm de alto x 110mm de ancho x 100mm de fondo
Esquema: No tengo el original, pero os pongo uno del año 1.975 que es igual.


PROCESO DE REPARACION Y RESTAURACION:

En este caso hemos tenido que restaurar la caja metálica lijando y quitando la herrumbre con la máquina de chorro de arena y con la maquina de lijar. Una vez lijado se ha procedido a la pintura por spray de todo el conjunto. También se han pulido tanto el visor frontal de plástico como la carcasa plástica interior naranja, por último se han engrasado todos los ejes y engranajes y se ha sometido el reloj a una limpieza profunda.






Por otra parte hemos reparado el conjunto de la maquinaria del reloj en general ya que había sido desmontada por personal no cualificado y estaba mal encajada. Se ha sustituido una parte de la maquinaria del reloj por estar rota, esto se explica bien en el vídeo que expongo al final de este artículo.






Para terminar se ha colocado un interruptor de mercurio nuevo ya que vino sin ninguno montado y además de ha colocado un nuevo cubrebornes que tampoco tenía.


Bueno, para terminar os dejo este vídeo que he editado con todo el proceso de la restauración.




Bueno, pues esto es todo, espero que os haya gustado, si es así no olvidéis dar un "like" o compartir la página con vuestros amigos.


Hasta pronto cacharreros.



18 diciembre 2021

CAMARA FOTOGRAFICA MARCA FRANKA MODELO SOLIDA I MADE IN GERMANY AÑO 1952





Hola amigos del cacharro,

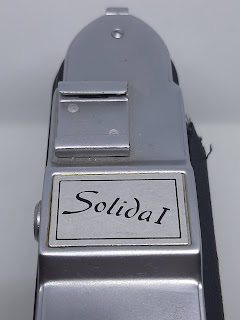

Traigo hoy a este blog una de mis últimas adquisiciones, se trata de una Cámara Franka modelo Solida I de manufactura alemana allá por el año 1952.

Es una cámara de fuelle posterior a esas primeras de la primera mitad del siglo XX que tenían un formato bastante diferente y anticuado, esta ya adopta formas de cámaras modernas, aunque sigue teniendo el fuelle de piel característico de esa época.




La compré por internet a un vendedor que desconocía el valor real de estas cámaras, ya que me la vendió por muy poco importe, los coleccionistas como yo no podemos permitirnos grandes desembolsos ya que mi economía no me lo permite así que tengo que dedicar mucho tiempo a la "caza del chollo", para ello voy diariamente repasando por diferentes portales de compra y venta con palabras clave los posibles chollos que van saliendo, después de cazar alguno hay que comprar casi inmediatamente ya que suelen estar poco tiempo a la venta ya que hay muchos ávidos coleccionistas como yo buscando este tipo de ofertas.

Especificaciones

  • Tipo: visor de cámara plegable
  • Fabricante: Franka
  • Año de lanzamiento: 1952
  • Película: Rollos de película tipo n. ° 120
  • Tamaño del marco: 6x6 cm
  • Lente: Frankar Anastigmat 1: 4,5 F = 75 mm V, o Frankar Anastigmat 1: 6,3 F = 75 mm, o Frankar Anastigmat 1: 5,6 F = 75 mm
  • Obturador: Vario con velocidades de 1/100, 1/75, 1/25 seg. y B, botón de liberación en la parte superior de la cámara, o un obturador Pronto similar
  • Visor: buscador telescópico en la parte superior
  • Avance de la película: rueda de pulgar en la parte superior





En este enlace podréis descargaros el manual en Ingles de la cámara (servido por www.butkus.org)




Este dispositivo fue fabricado en la zona de ocupación estadounidense de Alemania, en Bayreuth, en la Selva Negra tal y como indica el "Made in Germany US-Zone" inscrito en la vaina dorsal. Esta marca también permite saber que su fabricación tuvo lugar antes de 1955, fecha oficial del fin del régimen de ocupación aliado.

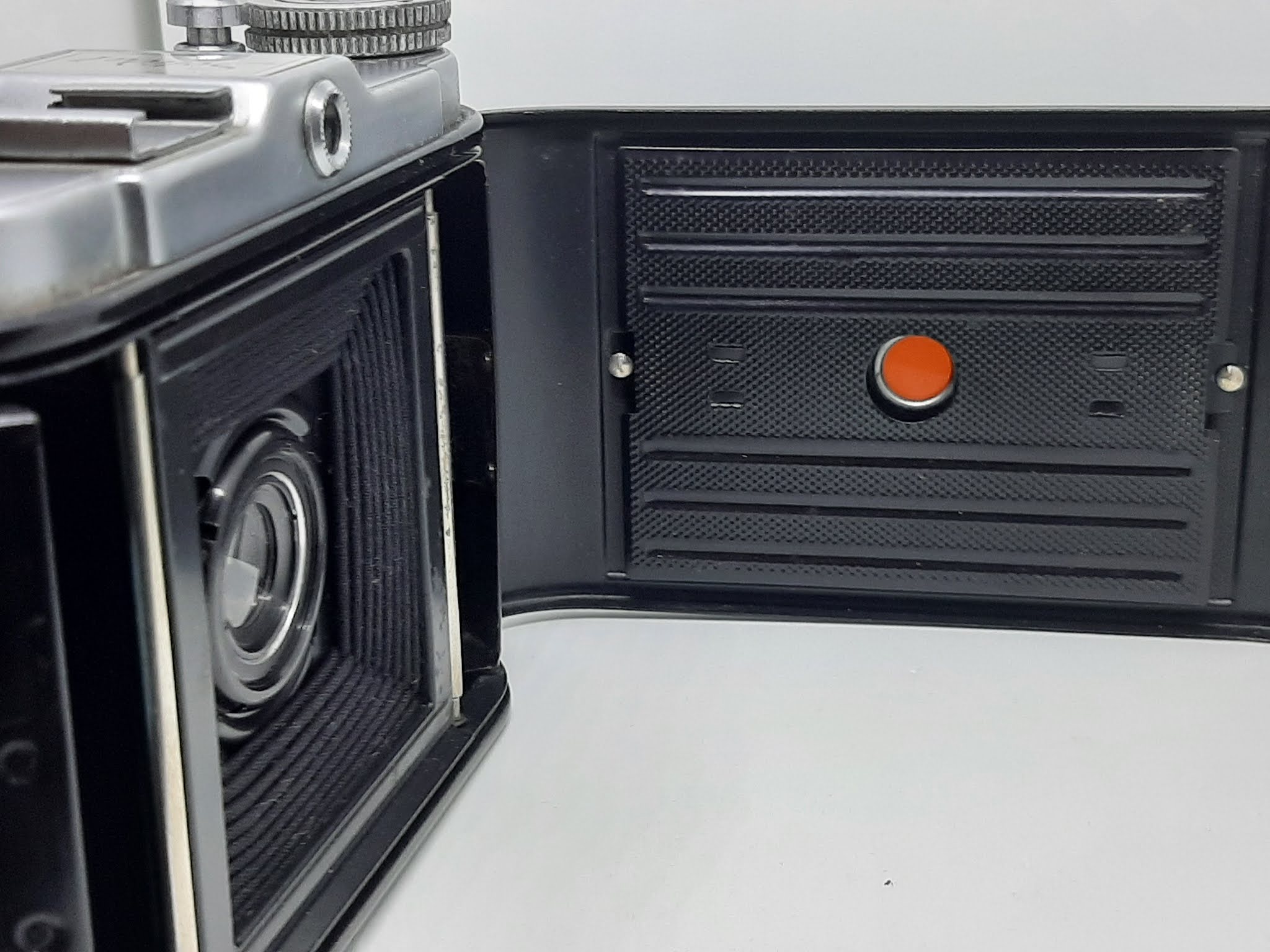

Esta es una cámara plegable bi-formato: 6x6 o 4x4. Un pequeño cursor ubicado al frente, cerca del visor le permite cambiar de un formato a otro, mientras que en la parte posterior hay dos ventanas de conteo de vistas. Un cursor deslizable permite ocultar uno u otro según el formato elegido.



Hay diferentes combinaciones de lentes y obturador. La combinación de Anastigmat 5,6 /75mm Frankar y el vario de tres velocidades (1/25, 1/50 y 1/200) es la menos eficiente. Hay otros modelos anteriores de Solida I, pero solo esta tiene el cambio de formato.




Poca información mas os puedo dejar de esta cámara, ya que no hay casi nada en la Red aprovechable, así que prefiero dejaros mi reportaje fotográfico sobre mi cámara y si acaso editar un pequeño vídeo con su funcionamiento.




















Bueno amigos, pues esto es todo, espero que os haya gustado esta pequeña adquisición para mi colección de cámaras fotográficas antiguas.

Hasta pronto cacharreros.






07 diciembre 2021

VISITA A LA RADIO NEOFM 25 DE NOVIEMBRE DE 2021 ENTREVISTA A CARLOS TURRION EN "SEVILLA MISTERIOS Y LEYENDAS " EL ANAFE"




Hola amigos del cacharro.


Hoy solo quiero dejar el enlace a la entrevista que me hicieron el otro día sobre mi actividad en el blog. Mi amigo y excompañero Antonio Bejarano tiene un programa de radio en la cadena NEOFM en el 90,4 del dial de Sevilla en el que tuvo a bien entrevistarme.


El programa es una extensión de su web "Sevilla misterios y leyendas"  al la que podéis acceder pulsando en este enlace os dejo una presentación que de ellos mismos hacen:

Con una trayectoria de más de una década y 400 artículos somos un referente en la recopilación de la Historia, las Leyendas y los Misterios de la ciudad de Sevilla.

Contribuimos a la Divulgación Histórica y Difusión Patrimonial de la ciudad de Sevilla con un enfoque dirigido tanto al público local como al visitante.

Damos a conocer los aspectos más interesantes de la evolución histórica de la misma. Una visión profunda del legado patrimonial y cultural, así como de la evolución histórica de la ciudad, analizando el pasado y el presente de la misma a través de su conjunto monumental y su patrimonio histórico-artístico.




No os lo perdáis porque como dicen ellos mismos son un referente en el conocimiento de la ciudad de Sevilla.

También disponen de un grupo de Facebook muy activo e interesante que cuenta con mas de 22.000 miembros en el que puedes seguir la actividad de la web al día. Puedes acceder pulsando este enlace



Por supuesto también están en Twitter los puedes seguir accediendo a @smylsevilla


Bueno, pues una de sus actividades que se está convirtiendo en todo un acontecimiento es su programa de radio que tiene lugar en directo los jueves de 16,30h a 18,30h en la emisora NeoFM en el dial 90,4 de la capital de Sevilla.

El pasado 25 de Noviembre tuve el gusto de participar en dicho programa presentando un artilugio de la cultura popular sevillana y que ha trascendido hasta hoy, concretamente hablé del Anafe, un hornillo que lleva usándose desde hace mas de 1.000 años. A continuación os dejo la transcripción de la entrevista:

ENTREVISTA CARLOS TURRION 25-11-21


Hoy quiero presentaros a Carlos Turrión, que además es un buen amigo mío, y que creo que

os va a sorprender el tema del que vamos a hablar, que viene tambien al caso de lo que

vamos a tratar en nuestra sección de historia de hoy.

Carlos es un experto en antigüedades o viejos cacharros, como a él le gusta llamarlos, que

siente pasión por las antigüedades que formaron parte del sentir popular y las vivencias de

nuestros antepasados.

Pero voy a dejar que el mismo se presente.

 Como bien comenta mi amigo Antonio, mi nombre es Carlos Turrión y lo primero que quiero

dejar claro es que mi trabajo habitual con el que me gano la vida nada tiene que ver con lo

que venimos a hablar hoy.

 Mi profesión es de técnico en una multinacional con gran contenido tecnológico y que está

especializada en la gestión de la energía y la automatización.

 No obstante, debo decir que cuando encuentro un rato libre me dedico a otra de mis grandes

pasiones que es la restauración y coleccionismo de antigüedades técnicas y científicas.


¿Y qué es esto de las antigüedades técnicas y científicas Carlos?


 Pues te explico Antonio. Desde hace ya unos años recopilo aparatos que voy adquiriendo y

restaurando, unos los compro y guardo para cuando tenga tiempo poder adecentarlos y otros

los voy restaurando sobre la marcha.

 Me gusta dar una nueva vida a estos cacharros, como a mí me gusta definirlos, me encanta

revivirlos, para que puedan servir de conocimiento para las generaciones futuras, y por qué

no decirlo, para mi satisfacción personal.

 Hace tiempo que creé un blog al que se puede acceder tecleando en google “la cacharrería

de Carlos” y se pueden ver algunas de mis adquisiciones. Está disponible para todo aquel

que quiera profundizar en este tema.





¿Y esto solo se puede ver en tu blog o además también tienes un canal de YouTube?


 Pues precisamente, algo más reciente me introduje en el mundo audiovisual y probé a crear

un canal de YouTube. Voy colgando algunas de estas reparaciones, aunque debo decir que

solo soy un aficionado y que viendo lo que hay en el mundo de internet, me queda mucho por

aprender.





Seguro que con el tiempo te convertirás en un experto Youtuber, pero bueno Carlos, creo que

a nuestros oyentes lo que le interesa es saber que te trae hoy por nuestro programa


 Es verdad Antonio, no nos desperdiguemos en divagar sobre mi vida y vamos a centrarnos en

el programa. Hoy quiero presentar alguno de esos artilugios, cacharros, aparatos, artefactos,


y por qué no decir también con cariño, “trastos” que fueron usados por nuestros ancestros

sevillanos.


Bueno, bueno se pone esto interesante, cuéntanos un poco más so de los antiguos artilugios

sevillanos.


 Muy fácil Antonio trataremos de revivir esos viejos artefactos que durante cientos de años

fueron usados de manera habitual por la ciudadanía y que de una manera u otra forman parte

de nuestro patrimonio histórico, muchos de ellos olvidados en viejos trasteros o almacenes de

nuestros pueblos o perdidos por siempre en vertederos de basura.

 Muchas veces abandonamos estos viejos aparatos o como mucho los vendemos por cuatro

duros a ávidos coleccionistas que los revenden por mucho más a personas interesadas en la

decoración de sus caserones, restaurantes o casas rurales.





Esto seguro que le interesa a nuestra audiencia, ¿nos puedes explicar mejor esto de la venta

no profesional?

Porque precisamente en nuestra web tenemos un artículo dedicado a los mercadillos

sevillanos y creo que estas explicaciones vienen muy bien al caso.


 Claro que sí, estaré encantado de dar algunas claves de la compra y venta de antigüedades.

Si cualquiera de los oyentes tiene cualquier antigüedad que perteneció a su familia, sería

conveniente que se informase bien de su valor antes de desprenderse de ella, ya que pueden

ocurrir dos cosas

 Una, y muy habitual, es que el vendedor, al tener cierto cariño del artículo que tiene por haber

permanecido en su casa desde hace muchos años, crea que tiene un valor de mercado muy

superior al que en realidad tiene y por ello no logre venderlo nunca

 O por el contrario también sucede otras veces que el vendedor ni siquiera conozca el valor del

producto y esto sirva para no desprenderse de el por mucho menos de lo que vale en

realidad.


¿Y que nos aconsejarías para que esto no ocurra?


 Pues como consejo general, si le tiene cariño o apego a algún artículo por que perteneció a

su familia, que no lo venda, ya que seguro que en el futuro se arrepentirá de haberlo hecho.

 También es importante no dejarse influenciar a la hora de comprar por algunos vendedores

de “mercadillo” poco profesionales que intentarán colarle un viejo trasto inservible como

antigüedad, y lo que es peor, que le quieran vender una falsificación.

 Es por esto que es importante que para comprar o vender cualquier antigüedad se dirijan a

profesionales cualificados de los que en Sevilla tenemos muchos.

 Nada más hay que darse una vuelta por el centro de la capital para descubrir multitud de

tiendas de antigüedades que seguro que estarán encantados de atenderle sin problemas.

 También en muchos pueblos de la periferia hay grandes especialistas en antigüedades que

estarán encantados de servirles como ayuda.





Bueno Carlos, estoy seguro que todo esto le está abriendo los ojos a muchos de los que nos

escuchan, pero estamos expectantes para que nos digas de que trasto viejo vamos a hablar

hoy.


 Es verdad, en esta ocasión vamos a recordar lo que era un ANAFE que no, es más, sino que

el Antiguo hornillo o calentador portátil de alimentos que había en la mayoría de los hogares

sevillanos.

 También llamado Anafre, los más antiguos se fabricaban en barro y los más modernos en

metal.

 En sus principios estaban pensados para contener brasas o ascuas en su interior y

proporcionaban el calor para calentar la olla, sartén o cazuela en la que se cocinaban los

alimentos de la familia.





¿Pero que nos vienes a hablar, de lo que es la cocina de toda la vida?


 Sí, eso puede parecer a priori, ya que, seguro que nuestros oyentes están recordando esta

palabra y relacionándola con la cocina tradicional en casa de sus padres o abuelos, pero hay

mucho de qué hablar sobre este artilugio.

 Seguro que descubriremos muchas cosas interesantes del mismo, si me permites, sigo

describiendo al protagonista de hoy y seguro que tendrás muchas más preguntas que

hacerme.


Perfecto, tu mandas, continua...


 Pues deciros que una de sus características iniciales es que eran de carácter portátil, aunque

después de cientos de años se convirtieran en fijas en las cocinas de nuestros bisabuelos

 Todos recordaremos por películas o de viejos caserones de nuestros pueblos esas cocinas de

hierro forjado con puertas en el frontal para meter el carbón, o las brasas y que iban

calentando los fogones superiores que eran también de aros de hierro que se podían quitar y

poner para aumentar el calor o remover las brasas para calentar los alimentos.





 Pero tengo que deciros que su historia es mucho más anterior. Los primeros Anafes

conocidos surgen de la alfarería medieval Andalusí hacia el siglo décimo.

 Hace más de 1.000 años, todavía se conservan algunos ejemplares hoy en día, y pueden

verse en algunos museos, como por ejemplo en el museo de Medina Azahara en Córdoba.

 Durante muchos años se pudieron extender por toda la geografía española y de ahí al resto

del mundo.





¿Y cómo eran estos viejos Anafes?


 Pues muy diferentes a los que se conocieron entre los siglos XVII, XIX o principios del XX,

eran unas vasijas, para que el oyente pueda hacerse una idea, parabólicas, con dos asas a

sus lados y una base plana

 En su parte baja disponían de una abertura para la introducción de las brasas y al su

alrededor, unos agujeros colocados estratégicamente para la salida de gases, su parte

superior estaba moldeada para alojar la cazuela de barro que contenía los alimento.


 Una cosa bastante simple, pero que ahorró a la humanidad de calentar encima de las brasas

los alimentos.





Pero, yo tenía entendido que el Anafe era tal y como dijiste una cocina antigua, ¿no es así

entonces?


 Pues si Antonio, esto es lo curioso de este artefacto que traigo hoy, resulta muy interesante

que la palabra Anafe haya permanecido en nuestro vocabulario por más de 1.000 años y que

hoy se esté perdiendo por desconocimiento.

 Hasta hace muy pocos años seguía siendo utilizada por nuestros paisanos sevillanos con

algunos más años que nosotros, y todavía es muy normal escuchar a nuestros padres o

abuelos decir frases como ¡“Niño! mira si me he dejado el Anafe encendido!” o aquello de

“Tengo el puchero puesto en el Anafe y le quedan dos horas todavía”.








Es una pena que se pierdan estas palabras de nuestra sabiduría popular...


 Correcto, esto es lo que se pretende con programas como el de hoy, recuperar nuestro viejo

vocabulario y que más jóvenes conozcan estos aparatos que convivieron con nosotros

durante tantos años.

 Lógicamente hoy en día ya no se usa el carbón como combustible para cocinar, fueron

sustituidos por el gas, por resistencias eléctricas, por cocinas de vitroceramica o las más

modernas de inducción, pero siempre quedarán en nuestro recuerdo esas viejas cocinas de

carbón que a mi parecer hacían que los guisos supieran de otra manera.


Hombre, donde se pone una comida hecha en el fuego directo... ¡no podemos comparar!


 Lo deseable es que no se perdieran estos conocimientos y que nuestros hijos sepan de qué

va todo esto, no pretendemos que sigan llamando Anafe a una cocina de inducción, pero sí

que conozcan la historia, la mantengan viva y que no recurran a diccionarios para saber de

qué se está hablando.

 Esto también es cultura. En definitiva, si una palabra ha permanecido viva más de 1.000 años,

¿por qué no revivirla otros 1000 años más?


Pues sí, y la verdad es que es muy interesante lo que nos comentas, creo que, si nos vas a

ilustrar sobre estos viejos cacharros que permanecieron durante tantos años en nuestra

cultura popular, estaremos encantados de tenerte por aquí en el futuro.


 Pues por mi estaría encantado de acompañaros otro día con otro viejo utensilio de los que se

utilizaban en nuestra ciudad.


¡Claro que sí, gracias Carlos por estar hoy aquí con nosotros!



Bueno amigos, os dejo con el post por si queréis escuchar de primera mano la entrevista y así aprovechar por escuchar mi voz por primera vez. Tranquilo que son solo los primeros 15 minutos...


Programa 25-11-2021


Bueno amigos, pues esto es todo, espero que hayáis disfrutado de esta nueva entrada y espero veros pronto en la siguiente. Es posible que pronto me vuelvan a invitar a otro programa y estaré encantado de volver a meter otra entrada con un nuevo capítulo de mi intervención. Nos veremos pronto.


Hasta pronto cacharreros.
