25 febrero 2017

RELOJ DE FICHAR MARCA MARUZEN MODELO CDS MADE IN JAPAN AÑO 1975



Hola amigos del cacharrín,

Como todo en lo que está involucrada la tecnología, los sistemas de control horario han evolucionado mucho desde los primeros relojes de fichar mecánicos que fundamentalmente consistían en aparatos que grababan la fecha y la hora en una ficha de cartón. Cuando llegaban al trabajo, los empleados cogían de un tarjetero su ficha y la marcaban en el reloj. Al salir, repetían la operación y de este modo se iba creando un histórico de entradas y salidas para cada empleado. Entonces, de manera regular, un encargado recogía las fichas y utilizaba los datos para determinar las horas trabajadas de cada empleado y para controlar si alguien había cometido algún retraso o alguna salida antes de la hora. No hace falta decir que esta tarea era bastante laboriosa, especialmente si el número de empleados era elevado.

Reloj de fichar del año 1900, Creative Commons

Vi un anuncio en Internet que hablaba de la venta de un reloj de fichar, el vendedor solo indicaba que era  grande y pesado, estuve investigando y la verdad es que había poca información sobre estos viejos relojes que se ponían en la fábricas y grandes almacenes para que el operario introdujera un cartón que tenía impresos los días del mes en un buzón electrónico y dando a un pulsador mecánico quedaba impreso en el cartón la hora de entrada y salida al trabajo. La verdad, como el vendedor le había puesto un precio muy asequible decidí comprarlo e investigar un poco más.

casi 20Kg de cacharro


Grande y pesado, no se equivocaba el que me lo vendió, de pronto me encontré en casa con un trasto de más de 15 Kg y con una dimensiones que difícilmente me podría quedar para mi colección 320 mm de alto por 290 mm de ancho y 240 de fondo.

Sin la ropa se muestra encantador


El segundo problema es que estos relojes para evitar sabotajes vienen cerrados con una llave específica que por supuesto no venia, me tuve que dedicar a fondo a abrir el cacharro, tarea por la que no tuve más remedio que destrozar la cerradura, no obstante no se nota mucho y su efecto estético no fue muy grave.

Esta es la cerradura forzada ya que no tenía llave

Un detalle de la cerradura por dentro.


Pero por fin lo tenía delante, como me imaginaba sus tripas guardaban todo un mundo de engranajes y elementos mecánicos que son los que a mi me hipnotizan de sobremanera. Sus grandes ruedas dentadas, sus pequeños motores, sus sistemas de movimiento mecánicos con palancas, levas y resortes, sus sistemas arcaicos de impresión y en definitiva su conjunto interior, era todo el merecedor de ocupar un lugar preferente en los artículos vintages que tengo en casa.

La mecánica y la electricidad se mezclan en este bonito reloj

Un detalle del lateral con un gran engranaje en aluminio con las horas del AM y PM, encima se ve el diminuto mecanismo del reloj que hace que se mueva todo.

Impresionante como un elemento tan pequeño sea capaz de mover tantos elementos ruedas, levas y demás engranajes mecánicos de este pequeño mounstro.

Otro detalle del otro lateral con la inmensa rueda dentada que indica también las horas.

Estas dos ruedas son las que presionan a la cinta de impresión y marcan el día y la hora en el cartón del trabajador.

Este elemento pesado de hierro es el que golpea al las ruedas de impresión, entre medio se coloca la tarjeta de cartón del trabajador y el carrete de tinta para que quede impresa la incidencia. Para activarlo el trabajador tenía que pulsar un interruptor en el superior del reloj que martilleaba al conjunto.


Aunque es un equipo eléctrico (220Vcc) y dispone de entrada de elementos de control, sigue siendo un equipo que compagina las nuevas tecnologías con la vieja ingeniería mecánica. Todo ello lo hace más interesante si cabe, ya que es en cacharros como este donde se ve claramente la evolución de nuestras tecnologías.

Esta es la única pequeña tarjeta electrónica que forma parte de la fuente de alimentación y que sospecho que es la que falla.


No he encontrado nada parecido en Internet, ni instrucciones, ni fotografías ni siquiera referencias al modelo, por lo que considero que es una rareza vintage que no se si alguien podrá estar interesado en conservar, yo desde luego no, no me cabe en casa, y tampoco estoy especializado en estos cacharros, por lo que lo pondré en venta casi de inmediato por si hay algún interesado en este tipo de equipos del pasado.

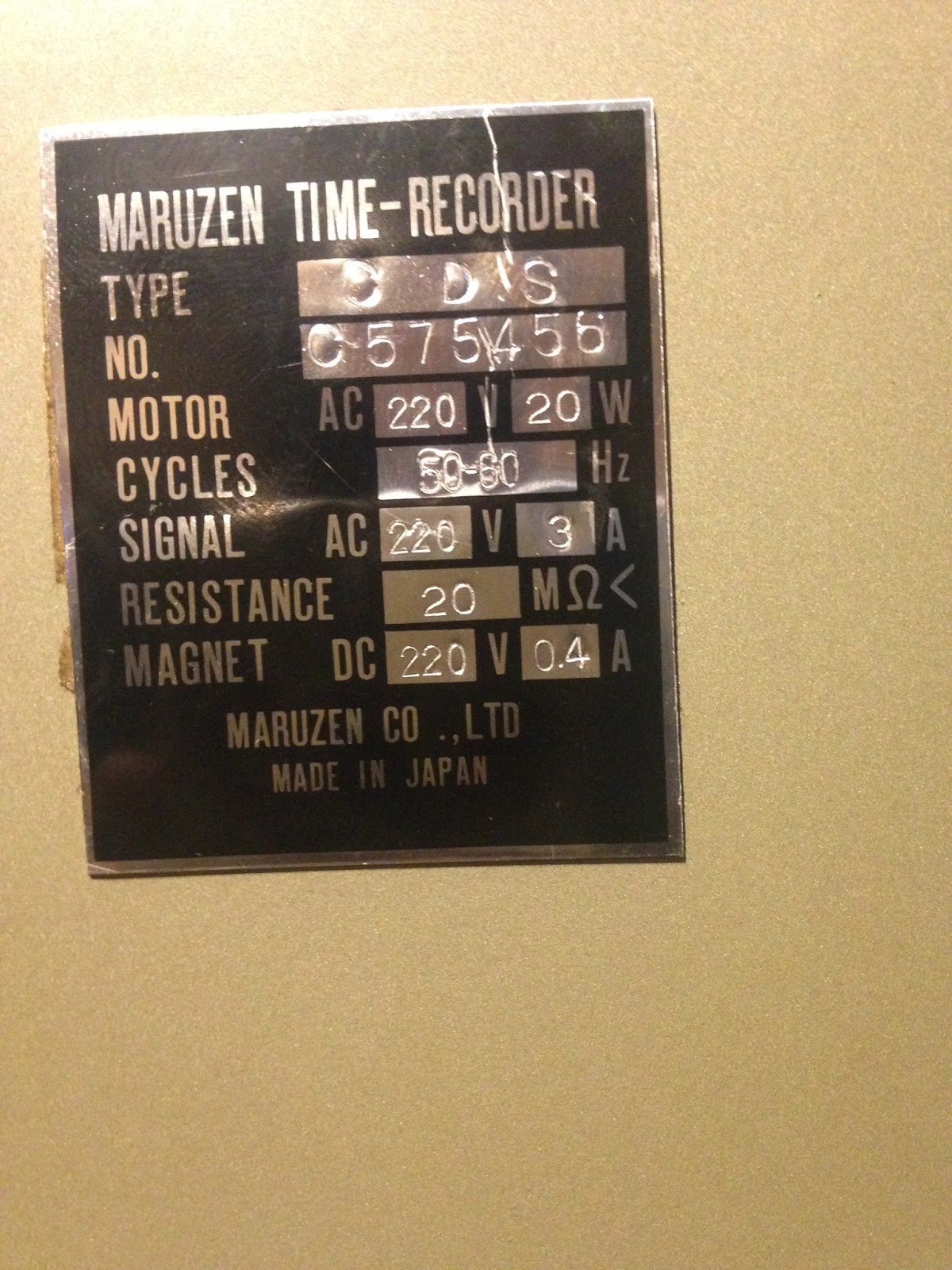

Placa de características del equipo.


Sobre la marca MARUZEN tampoco hay mucho que decir, es una firma japonesa que hoy en día por lo que veo se dedica a la fabricación de réplicas de armas para los juegos de Airsoft, pero que en años pasados estovo especializada en relojes de todo tipo, tanto para fichar como de otros modelos.

Resultado de imagen de maruzenlogo

Los mas parecidos que he encontrado son estos.

Control de asistenciaResultado de imagen de Reloj de fichar analogicoResultado de imagen de Reloj de fichar analogico Imagen relacionadareloj de fichar IBMResultado de imagen de Reloj de fichar antiguo


La verdad es que desconozco si funciona o no, he cambiado la clavija que venía con espigas planas y lo he enchufado, pero enciende una luz y poco más. Dentro tiene varios interruptores y fusibles, pero no quiero tocar nada, ya que podría cargármelo o algo peor, prefiero que si lo vendo sea el nuevo propietario el que lo ponga en marcha.

me temo que debe fallarle un transistor NEC del modelo A2DGW 42  que forma parte de la fuente de alimentación que alimenta los motores, ya que no sale tensión en la salida, pero ya os digo, no indagaré más, si es esto, es una avería muy fácil de arreglar.

Una vista trasera.


La parte superior trae una tapa metálica que cubre el buzón por donde el trabajador introduce la tarjeta.

Detalle del pulsador para martillear al cartón e imprimir el día y la hora.


Con este reportaje fotográfico de la máquina os dejo, ya sabéis si conocéis a algún interesado en el reloj, que contacte conmigo, y si os ha gustado la página darle al "me gusta" y compartir.

Hasta pronto cacharreros.









18 febrero 2017

MAQUINA DE COSER DE JUGUETE SIGMA BEBE FABRICADA POR EYESA EN AÑOS 60




Hola cacharreros.

Aquí estoy de nuevo amigos, esta vez, os traigo un curioso juguete de los años 60. Creo que es la primera entrada que meto en el blog que habla de un juguete, Se trata de una Máquina de coser de miniatura pensada para ser la primera máquina funcional para niñas, un juguete como todos en esa época de un marcado acento machista que se anunciaba como "MI PRIMERA MAQUINA DE COSER".




Su fabricante, el vasco Eyesa o lo que es lo mismo, Estarta y Escerrarro S.A. de Elgoibar Gipuzcoa, los mismos que fabricaban desde principios del pasado siglo las máquinas de coser para media España y que imagino que querían con estos equipos mantener la cantera de futuras clientas.


Aunque con un funcionamiento es muy sencillo, he de reconocer que la máquina estaba bien fabricada, y sin muchas pretensiones, era bastante parecida a sus hermanas mayores. Cuando la compré por internet y viendo solo las fotos, no tenía claro que estaba comprando, si una máquina verdadera o solo una imitación, fue cuando la tuve en mis manos cuando descubrí que se trataba de un juguete, pero era totalmente funcional.

Se trataba de una máquina de coser en miniatura, pero fabricada en metal y con todos sus elementos para ser usada de inmediato. Solo encontré que no había sido engrasada durante años, por l,o que sus mecanismos estaban totalmente atascados y que la aguja estaba rota, por lo demás, su apariencia era como si nunca se hubiese usado.


Así que la desmonté y me puse manos a la obra. Engrase todos sus engranajes, limpié su suciedad del paso de los años, sustituí la aguja y me encontré con otra sorpresa que me dejó perplejo y que veréis pronto.


Como os digo, su funcionamiento es muy básico y carece de canilla y lanzadera de doble hilo, solo da pespuntes simples, pero aun así es muy funcional y cómoda de usar, dispone de un gato para fijarla a la mesa, ya que debido a su pequeño tamaño es necesario fijarla para poder mover con comodidad la manivela, su correa interior está fabricada en plástico, eso me da una idea de que su manufactura debe ser de finales de los 60. Tampoco he visto nada que me indique el año de fabricación.


Bueno, entre esta foto y la siguiente descubrí algo curioso, dado que su mecánica era bastante sencilla, los diseñadores buscaron algún elemento tecnológico para dar un poco de caché a la máquina, y se les ocurrió añadirle música, si como digo, música, no tuvieron otra ocurrencia que colocar a la máquina un mecanismo de carrillón a cuerda para reproducir una cantinela repetitiva que llega a resultar cansina. Aun así me parece una idea genial que ha sido copiada después en multitud de ocasiones añadiendo música a los elementos más dispares.


En fin, toda una curiosidad la que os dejo hoy, con un buen nivel de fabricación para ser un juguete y con la tranquilidad de que durará conmigo varios años ya que al ser pequeña y poco pesada siempre ocupara un lugar entre mis objetos de exposición.


Os dejo un vídeo en el que se puede ver el funcionamiento de este pequeño juguete, deciros que sus dimensiones son de 220 mm de ancho por 110 mm de fondo y 180 mm de alto y que pesa 2320 gr, me costó con su maleta 20€ y su precio de mercado ronda entre los 75€ a 150€

Si queréis conocer algo más sobre este fabricante o sobre otras máquinas, en mi blog tenéis información de sobra, os dejo este enlace en el que podéis ampliar vuestros conocimientos sobre EYESA. Si alguien conoce, o sabe descubrir más cosas sobre esta pequeña joya, que por favor contacte conmigo o que ponga algún comentario a pie de página. Estaré muy agradecido. También me vale una copia en pdf del manual, que tampoco lo encuentro y me sería muy útil para enhebrar la aguja.



Si os ha gustado mi artículo, no olvidéis darle al "me gusta" y compartir, esto como sabéis me ayuda bastante.

Estoy metido ahora en la restauración de la maleta, que se encuentra algo pachucha, en cuando esté terminada os dejaré alguna foto para completar esta entrada, mientras tanto, os dejo.

Hasta pronto cacharreros.

13 febrero 2017

AFILA LÁPICES A MANIVELA MADE IN GERMANY MARCA FEINTECHNIK MODELO ASIS 130, AÑOS 50


Hola Cacharreros,

mira que monería del diseño más puro vintage. Hoy os he traído a este blog esta pequeña maravilla que me atrajo nada más verla en internet. Tenía que ser mía. Su precio, aunque era lo de menos, también era asequible, así que reservé el cacharro y lo recogí hoy mismo. Se trata de un sacapuntas a manivela de los años 50, una pequeña joya que para colmo he descubierto que funciona a la perfección, sus cuchillas siguen sirviendo como el  mismo día, tan solo hay que dar 3 o 4 vueltas y el lápiz queda perfectamente afilado.

Resultado de imagen de sacapuntas asis


Su funcionamiento es de lo más sencillo, no obstante hasta no juguetear un poco con el no fui capaz de hacerlo funcionar, el truco está en su parte frontal, que se extrae hacia fuera y sujeta el lápiz a cierta distancia, como esta parte extraible tiene unos muelles, estos van introduciendo al lápiz en la máquina y solo hay que dar a la manivela...No obstante y aunque con la foto que aporto debe ser suficiente, os pasaré un vídeo tutorial de su funcionamiento.



Aquí tenéis un vídeo del artilugio funcionando.


Es el modelo ASIS 130 del fabricante alemán Feintechnik Gmbh Eisfeld especialista en maquinillas de afeitar y objetos afilados. su historia se remonta a los años 20 del pasado siglo donde se especializó en cuchillas de afeitar y elementos de corte. Aún existe hoy con este nombre tan impronunciable y se dedica a la fabricación y venta de maquinillas de afeitar desechables.


Sus medidas 120 de alto, 120 de fondo y 70 de ancho, su peso 466 gr. fabricado en metal galvanizado con pintura gris esmerilada. El recipiente de recogida de virutas es plástico. Poco más que contar de esta pequeña maravilla de la tecnología alemana. Es un artículo nuevo en mi colección, por lo que desconozco si su funcionamiento rotatorio es similar a otros que existen en el mercado también muy bonitos y con acabados más lujosos como el que pongo en la foto de abajo.

Resultado de imagen de sacapuntas de escritorio antiguo

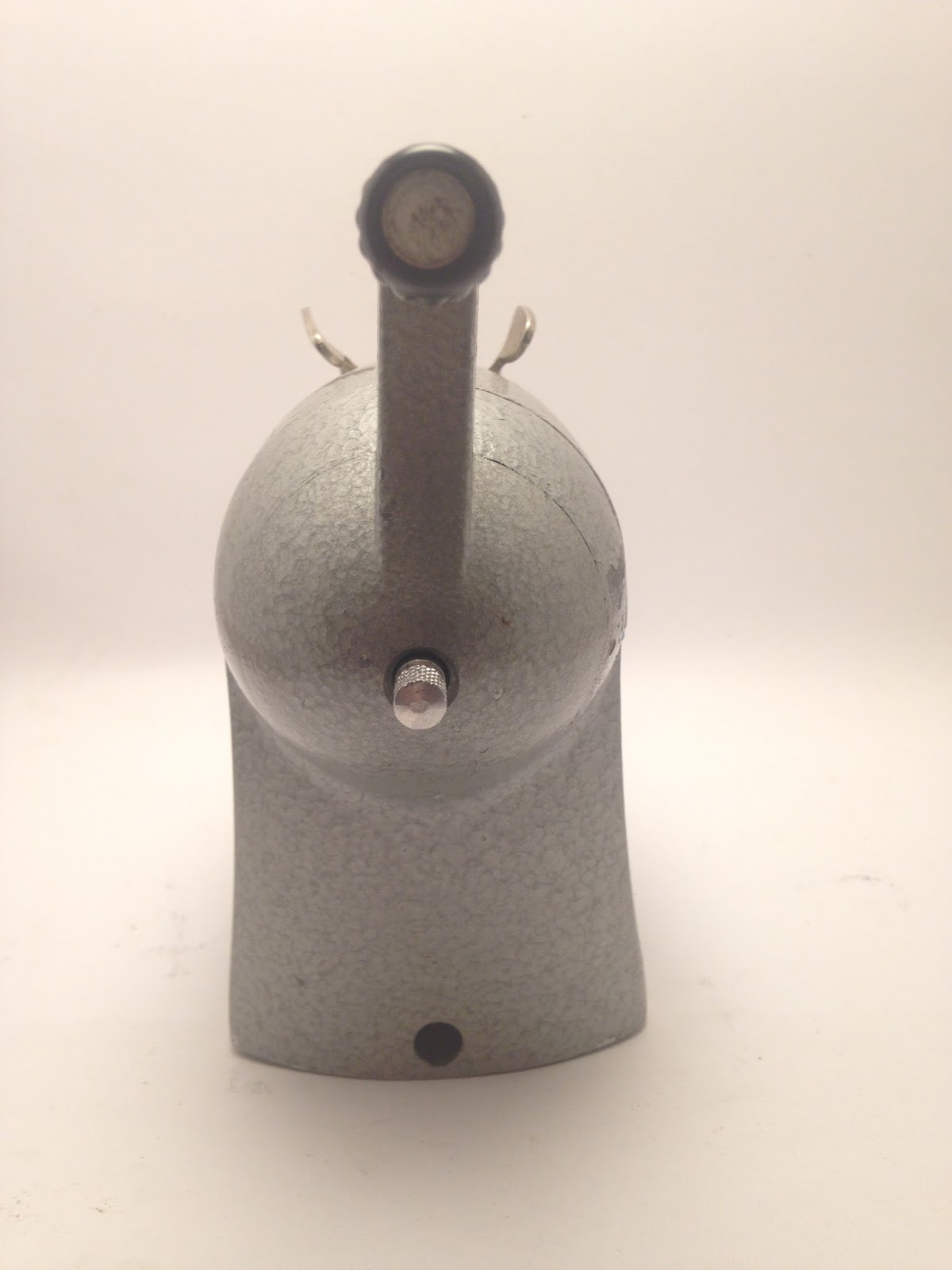

Bueno, solo me queda poner el reportaje de mi propio afila lápices, espero que os guste, su precio en el mercado del coleccionista está entre los 35€ que he visto como precio más económico hasta los 120€ de algún vendedor más ambicioso. Yo después de pagar 10€ me encuentro encantado con mi cacharro que desde ya formará parte de mi vitrina de artículos antiguos de escritorio.













Bueno, pues esto es todo, por favor, no olvidéis dar al "me gusta" y compartir la página.

Hasta pronto cacharreros.




12 febrero 2017

BODEGA LA MAZAROCA EL ARAHAL SEVILLA DESDE 1973

Resultado de imagen de la mazaroca arahal


Hola amigos del cacharro,

hoy vengo con una entrada un poco especial, ya que no se trata de un cacharro comprado para su restauración.

 Hoy os quiero hablar brevemente de este curioso local nacido en 1973 en la localidad de El Arahal en Sevilla de la mano de Don Manuel Blanca y que ahora regentan sus hijos Jorge Demetrio y Silverio.

nosotros

Como bar, bodega o restaurante, nada que decir, todo delicioso, platos muy elaborados con salsas exquisitas, para los amantes del buen comer, deciros que hay que ir pronto, ya que suele llenarse a diario, siempre que voy termino comiendo mas de lo que debiera, si te pones cerca de la ventana donde sirven las raciones vas viendo como salen los exquisitos manjares de la cocina de Jorge Blanca y es inevitable probar nuevos platos que te atraen por su pinta.


Muy simpáticos y agradables con su clientela, estos arahalenses han conseguido que muchos sevillanos nos hagamos un puñado de kilómetros a sabiendas de que tendremos que esperar cola para comer.

Bodega La Mazaora. Foto de Fidel Meneses para Agenda Atalaya

Pero el motivo de que hoy esté hablando de este local no es el de su cocina, que seguro que hay expertos que la han definido mucho mejor, yo me centraré hoy en la decoración del local.


Cuando entras en este pequeño museo ves tantas cosas que no eres capaz de hacerte una ligera idea de lo que estás viendo, es tal la saturación de elementos decorativos que el espectador no alcanza a fijarse en un artículo concreto, tan solo en el conjunto.


Por todas las paredes hay cuadros, fotografías, enseres de apero, relojes, televisores, teléfonos, radios antiguas, autógrafos, planchas de carbón, molinillos, platos, vasijas y cacharros de todo tipo, en fin, una infinidad de cosas que en lo que dura una comida o eres capaz de catalogar, el sueño de cualquier coleccionista.


Pero eso no es todo, guardan más, en un rato me enseñaron más cosas, máquinas viejas de liar tabaco, motos, bicicletas con motor de hace medio siglo y cosas que ni sabían para que servían, todas ellas guardadas esperando recobrar una nueva vida el la exposición.

Bonita máquina de liar cigarrillos Minerva de los años 50, que me enseñó un de sus dueños, estaba sin restaurar, lo que daría por meterle mano...


Uno de los dueños me contó que su padre fue recopilando todo este material a medida que se lo iban regalando, que jamás compró nada, sentí una profunda y sana envidia de no vivir en un pueblo. Imagino que en estas pequeñas localidades la gente se desprende con facilidad de todas esta antigüedades sin darle ningún valor.



Bueno, pues os dejo aquí abajo algunas de las fotos que tomé en el local esperando que os gusten. Si queréis ver más, ya sabéis, haceros unos kms. que seguro que os merecerá la pena, trato agradable, buena comida, buen precio y una decoración que os retraerán a otros años.

Bodega La Mazaroca
Cocina tradicional y de vanguardia
Calle Óleo 42, 41600 Arahal
Teléfono: 954 84 07 29
WebSite: www.bodegalamazaroca.es






Si os gustado el artículo, ya sabéis, un simple toque al "me gusta" o compartir no cuesta nada, pero a mi me ayuda a alimentar mi ego...

Hasta muy pronto amigos cacharreros...
